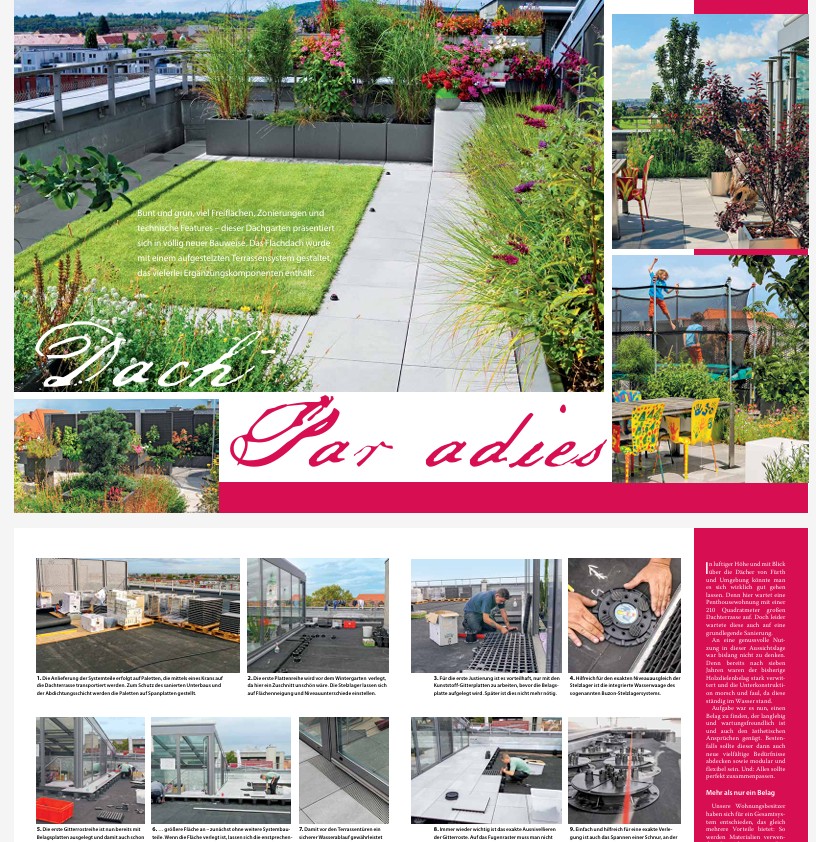

Bunt und grün, viel Freiflächen, Zonierungen und technische Features – dieser Dachgarten präsentiertsich in völlig neuer Bauweise. Das Flachdach wurde mit einem aufgestelzten Terrassensystem gestaltet, das vielerlei Ergänzungskomponenten enthält.

Schritt 1 – Anlieferung

Flachdach mit neuem Terrassensystem — Die Anlieferung der Systemteile erfolgt auf Paletten, die mittels eines Krans auf die Dachterrasse transportiert werden. Zum Schutz des sanierten Unterbaus und der Abdichtungsschicht werden die Paletten auf Spanplatten gestellt.

Schritt 2 – Erste Plattenreihe verlegen

Flachdach mit neuem Terrassensystem — Die erste Plattenreihe wird vor dem Wintergarten verlegt, da hier ein Zuschnitt unschön wäre. Die Stelzlager lassen sich auf Flächenneigung und Niveauunterschiede einstellen.

Schritt 3 – Gitterplatten justieren

Flachdach mit neuem Terrassensystem — Für die erste Justierung ist es vorteilhaft, nur mit den Kunststoff-Gitterplatten zu arbeiten, bevor die Belagsplatte aufgelegt wird. Später ist dies nicht mehr nötig.

Schritt 4 – Niveauausgleich mit Wasserwaage

Flachdach mit neuem Terrassensystem — Hilfreich für den exakten Niveauausgleich der Stelzlager ist die integrierte Wasserwaage des sogenannten Buzon-Stelzlagersystems.

Schritt 5 – Überblick

Flachdach mit neuem Terrassensystem — Die erste Gitterrostreihe ist nun bereits mit Belagsplatten ausgelegt und damit auch schon exakt ausnivelliert. Daran schließt sich eine …

Schritt 6 – Ergänzungen integrieren

Flachdach mit neuem Terrassensystem — … größere Fläche an – zunächst ohne weitere Systembauteile. Wenn die Fläche verlegt ist, lassen sich die enstprechen-den Ergänzungen gemäß Plan am besten integrieren.

Schritt 7 – Wasserablauf

Flachdach mit neuem Terrassensystem — Damit vor den Terrassentüren ein sicherer Wasserablauf gewährleistet ist, werden Edelstahlgitter eingesetzt.

Schritt 8 – Ausnivellieren der Gitterroste

Flachdach mit neuem Terrassensystem — Immer wieder wichtig ist das exakte Ausnivellieren der Gitterroste. Auf das Fugenraster muss man nicht achten, das ergibt sich automatisch durch das System.

Schritt 9 – Schnur spannen für exakte Verlegung

Flachdach mit neuem Terrassensystem — Einfach und hilfreich für eine exakte Verlegung ist auch das Spannen einer Schnur, an der sich dann die Stelzlager orientieren können.

Schritt 10 – Andere Perspektive

Flachdach mit neuem Terrassensystem — Noch einmal aus anderer Verlegeperspektive: Die Plattenreihen laufen parallel zur Hausfront und enden dann vor der Terrassen-Brüstung.

Schritt 11 – Integration von anderen Systemelementen

Flachdach mit neuem Terrassensystem — Die Fläche von 210 m² ist verlegt. Die Integration von Pflanztrögen, Pflanzwannen und anderen Systemelementen kann beginnen.

Schritt 12 – Pflanztröge

Flachdach mit neuem Terrassensystem — Die großen Pflanztröge im Maß 100 x 100 cm eignen sich für die Bepflanzung mit Bäumen. Im Hintergrund stehen schon die Sichtschutzelemente.

Schritt 13 – Pflanzenwannen

Flachdach mit neuem Terrassensystem — In den flachen Pflanzwannen wird Rollrasen verlegt. Um ein Einsinken beim Betreten zu vermeiden, muss der Boden gut verdichtet werden.

Schritt 14 – Auffüllen der Erde

Flachdach mit neuem Terrassensystem — Das Auffüllen der Erde am Beispiel eines Streifens aus schmalen Pflanzwannen. Hier sollen später einmal Wildblumen wachsen.

Schritt 15 – Sichtschutz

Flachdach mit neuem Terrassensystem — Zur Nachbarterrasse hin wird durchgehend eine Reihe Pflanztröge integriert, die dann noch mit Sichtschutzwänden bestückt werden.

Schritt 16 – Großer Pflanzentrog

Flachdach mit neuem Terrassensystem — Ein großer Pflanztrog für einen Baum wird umgeben von ebenerdigen Pflanzwannen zum Bepflanzen mit niedrigwurzelnder Vegetation.

Schritt 17 – Erste Zonierungen

Flachdach mit neuem Terrassensystem — Erste Zonierungen werden erkennbar und auch gleich für eine Pause genutzt. Hier lässt sich schon erahnen, wie sich die Terrasse darstellt.

Schritt 18 – Hochbeete

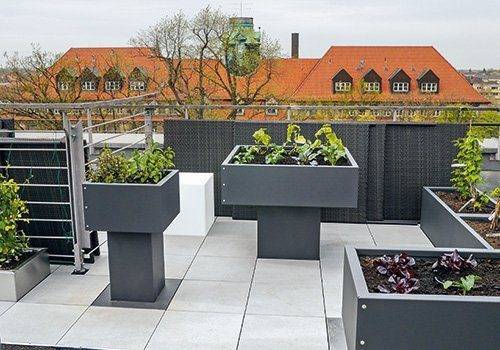

Flachdach mit neuem Terrassensystem — Hochbeete ermöglichen das bequeme Pflegen und Ernten von Nutzpflanzen und sind besonders bei Kindern und Köchen beliebt. Zudem sehen sie stylisch aus, bringen skulpturale Akzente und lockern die Terrassenfläche dreidimensional auf.

Weitere Informationen

Das Terrassensystem wird unter der Bezeichnung Sunderra Scape angeboten und versteht sich als architektonische Terrassengestaltung,
Bauprinzip: Gefälleloser Hohlraumboden, Aufbauhöhen von 50 – 250 mm, 5-mm-Drain-Fuge, Rastermaß 500 mm, Beläge: Keramik, Stein, Kunstrasen, Fallschutzmatten
Zubehörteile: Dusche, Wasseranschluss, -entnahmestelle, Pflanzgefäße 500 x 250, 500 x 500, 500 x1000, 1000 x 1000 mm, Hocker, Schirmständer, Lichtquader, Bodenspots, Standleuchte, www.sunderra.com
