Trockenbau-Duschboden einbauen

Trockenbau-Duschboden einbauen

Eine neue, vorgefertigte Trockenbau-System­lösung für bodengleiche Duschen mit Linienablauf sorgt für einen korrekt und ­sicher aus­geführten Gefälle­bereich.

Schritt 1 – Ablauftopf positionieren

Trockenbau-Duschboden einbauen
Der Ablauftopf wird mit schalldämmendem Schaumstoff umhüllt und mittig im Gefälle­bereich an der Wand positioniert.

Schritt 2 – Am Boden fixieren

Trockenbau-Duschboden einbauen
Das gedämmte Ablaufrohr fixiert man am Boden und deckt den Topf mit dem roten Schutzaufkleber ab.

Schritt 3 – Schüttung auftragen

Trockenbau-Duschboden einbauen
Nun wird die Schüttung angemischt und bis Oberkante Ablauftopf ausgebracht und nivelliert. Dann lässt man sie trocknen.

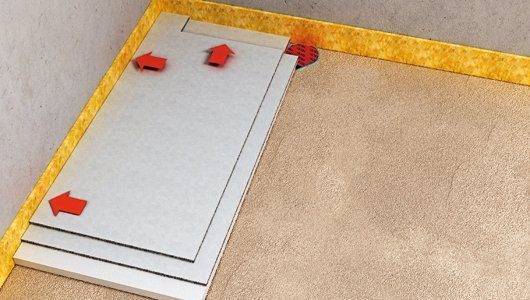

Schritt 4 – Gefälleelement auflegen

Trockenbau-Duschboden einbauen
Nachdem ein Randdämmstreifen angebracht wurde, wird das erste Gefälleelement auf­gelegt und ausgerichtet.

Schritt 5 – Estrich-Kleber auftragen

Trockenbau-Duschboden einbauen
Jetzt werden zunächst zwei Klebeschnüre, Estrich-Kleber, mit etwa 5 mm Durchmesser auf den Stufenfalz aufgetragen, dann …

Schritt 6 – Im Überlappungsbereich verschrauben

Trockenbau-Duschboden einbauen
… fügt man das zweite Element hinzu und verschraubt die Teile im Überlappungsbereich im Abstand von ungefähr 15 cm.

Schritt 7 – Sauber arbeiten

Trockenbau-Duschboden einbauen
 30-mm-Hartschaumplatten und Powerpanel TE-Elemente verlegen, Kleber abstoßen, Schrauben verspachteln.

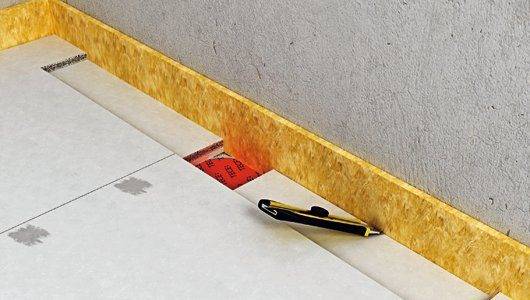

Schritt 8 – Randdämmstreifen zuschneiden

Trockenbau-Duschboden einbauen
Nun muss zunächst der Randdämmstreifen bündig abgeschnitten werden, dann entfernt man den Schutzaufkleber vom Ablauf.

Schritt 9 – Kleber auftragen

Trockenbau-Duschboden einbauen
Die Rinne wird mit Klebstoffraupen eingeklebt. Kleber muss auch im Flanschbereich aufgetragen werden. Dann setzt man …

Schritt 10 – Ablaufrinne einsetzen

Trockenbau-Duschboden einbauen
 … die Rinne ein und überprüft den Verbund zwischen Rinne und Ablauftopf. Danach wird der Geruchsverschluss eingesetzt.

Schritt 11 – Fest verschrauben

Trockenbau-Duschboden einbauen
Mit den beigefügten Fermacell Powerpanel TE Schrauben wird die Rinne fixiert. Die Rinne dabei leicht an die Wand drücken!

Schritt 12 – Abdichtungsband anbringen

Trockenbau-Duschboden einbauen
 Nun wird die Schutzfolie der Rinne entfernt und das Butyl-Abdichtungsband auf Rinne und Gefälleelemente geklebt.

Schritt 13 – Grundieren

Trockenbau-Duschboden einbauen
 Die Flächen werden vorab grundiert, dann werden zu den angrenzenden Bauteilen Dichtecken mit Flüssigfolie eingeklebt.

Schritt 14 – Dichtbänder anbringen

Trockenbau-Duschboden einbauen
Danach klebt man Fermacell Dichtbänder mit Flüssigfolie umlaufend auf die Stöße des Gefälle­elementes.

Schritt 15 – Jetzt, vollflächig

Trockenbau-Duschboden einbauen
Dann wird der ganze Gefällebereich vollflächig abgedichtet. Nach dem Trocknen des ersten Auftrags folgt noch ein zweiter.

Schritt 16 – Sichtabdeckung einsetzen

Trockenbau-Duschboden einbauen
Die Abdeckung – als Edelstahl-Sichtabdeckung oder als Fliesenmulde – wird mit Abstandshaltern bestückt und eingebaut.

Weitere Informationen

Neben dem Gefälle-Set wurden folgende Produkte verwendet: Polystyrol-Hartschaum, Fermacell Powerpanel TE-Elemente, Fermacell Powerpanel Fein­spachtel, Fermacell Fugenkleber.
www.fermacell.de
