Mit Salz gegen Kalk

Mit Salz gegen Kalk

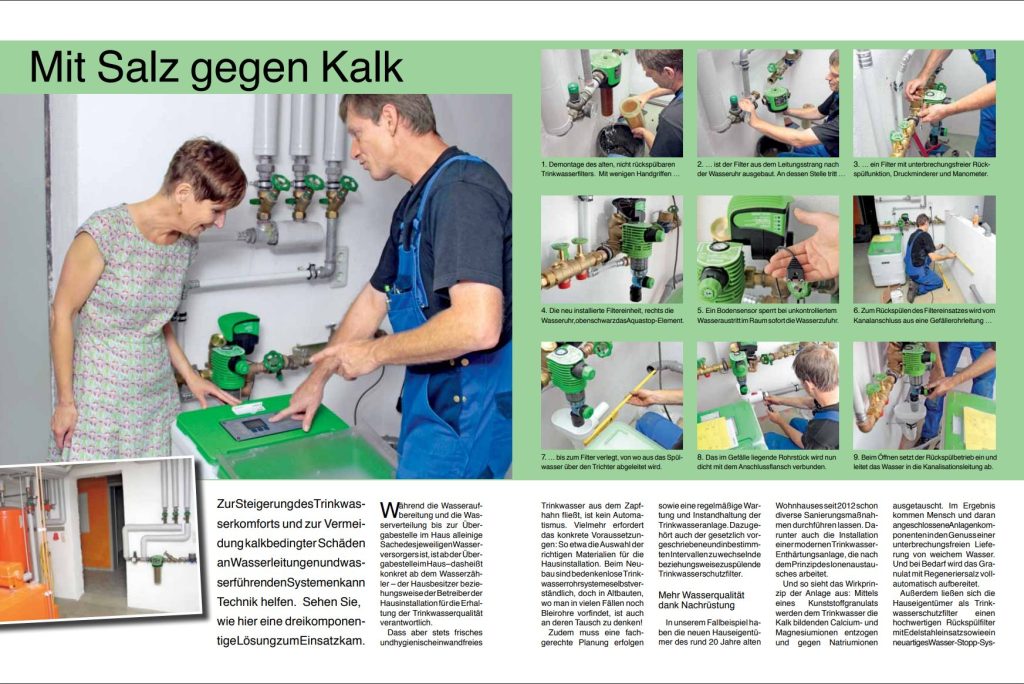

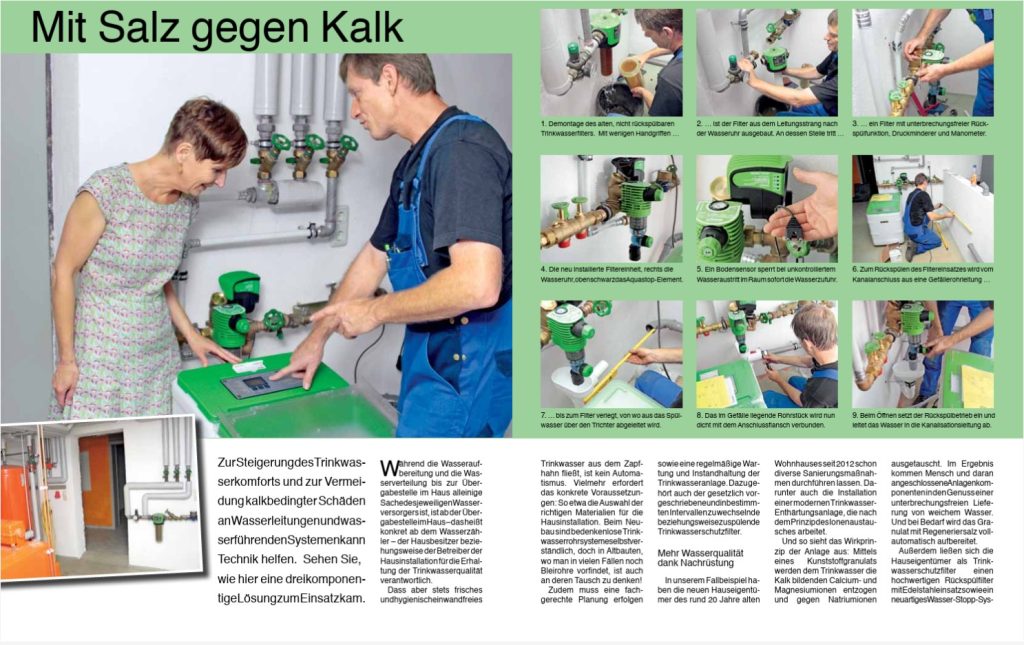

Zur Steigerung des Trinkwasserkomforts und zur Vermeidung kalkbedingter Schäden an Wasserleitungen und wasserführenden Systemen kann Technik helfen.  Sehen Sie, wie hier eine dreikomponentige Lösung zum Einsatz kam.

Schritt 1 – Demontage

Mit Salz gegen Kalk
Demontage des alten, nicht rückspülbaren Trinkwasserfilters.  Mit wenigen Handgriffen …

Schritt 2 – Filter entfernen

Mit Salz gegen Kalk
… ist der Filter aus dem Leitungsstrang nach der Wasseruhr ausgebaut. An dessen Stelle tritt …

Schritt 3 – Neuen Filter einsetzten

Mit Salz gegen Kalk
… ein Filter mit unterbrechungsfreier Rück-spülfunktion, Druckminderer und Manometer.

Schritt 4 – Überblick neue Filtereinheit

Mit Salz gegen Kalk
Die neu installierte Filtereinheit, rechts die Wasseruhr, oben schwarz das Aquastop-Element.

Schritt 5 – Bodensensor

Mit Salz gegen Kalk
 Ein Bodensensor sperrt bei unkontrolliertem Wasseraustritt im Raum sofort die Wasserzufuhr.

Schritt 6 – Kanalanschluss

Mit Salz gegen Kalk
Zum Rückspülen des Filtereinsatzes wird vom Kanalanschluss aus eine Gefällerohrleitung …

Schritt 7 – Leitung zum Filter verlegen

Mit Salz gegen Kalk
 … bis zum Filter verlegt, von wo aus das Spülwasser über den Trichter abgeleitet wird.

Schritt 8 – Rohrstück verbinden

Mit Salz gegen Kalk
Das im Gefälle liegende Rohrstück wird nun dicht mit dem Anschlussflansch verbunden.

Schritt 9 – Rückspülbetrieb

Mit Salz gegen Kalk
Beim Öffnen setzt der Rückspülbetrieb ein und leitet das Wasser in die Kanalisationsleitung ab.

Schritt 10 – Kammern verbinden

Mit Salz gegen Kalk
Zwei Schläuche verbinden die zwei Kammern („Austauscher“) der Pendel-Enthärtungsanlage …

Schritt 11 – Enthärter an Wasser anschließen

Mit Salz gegen Kalk
… mit der neuen Wasserleitung. Sobald die Wassermenge in einer der Kammern enthärtet wurde, …

Schritt 12 – IonenTauscher

Mit Salz gegen Kalk
… setzt hier der Regenerationsprozess ein und der zweite IonenAustauscher geht in Betrieb.

Schritt 13 – Überblick Enthärtungsanlage

Mit Salz gegen Kalk
Die fachgerecht an die Wasserleitung angeschlossene, noch unbefüllte Enthärtungsanlage.

Schritt 14 – Anlage befüllen

Mit Salz gegen Kalk
Jetzt kann die Inbetriebnahme erfolgen. Dazu wird die Anlage zuerst mit Salztabletten befüllt.

Schritt 15 – Inbetriebnahme

Mit Salz gegen Kalk
Das selbstlaufende Inbetriebnahmeprogramm erfordert dann nur wenige Eingaben.

Schritt 16 –  LCD-Anzeige

Mit Salz gegen Kalk
Alle Funktionen der Enthärtungsanlage sind über eine hintergrundbeleuchtete LCD-Anzeige komfortabel steuerbar. Die vereinfachte Darstellung der Anlagenfunktion erfolgt über LEDs (rot, gelb, grün).
Mit Salz gegen Kalk
Tipp
Der Wasserhärtegrad lässt sich ganz einfach
mittels Wasserprobe vom Zapfhahn und einer sogenannten „Titrier-Lösung“
kontrollieren. Im Bedarfsfall kann die Härte dann einfach über die
Anlage angepasst werden
Mit Salz gegen Kalk
Wissen wie’s geht
Zuverlässigen Schutz vor
Wasserschäden bieten Sicherheitsarmaturen. Dieses neuartige
Wasser-Stopp-System erkennt auch ohne Anschluss ans Stromnetz (mit
Batteriebetrieb) unkontrollierten Wasser- austritt und schließt dann die
Wasserzufuhr.

Weitere Informationen


Trinkwasserschutzfilter: Rückspülfilter Boxer RD mit Edelstahlgewebe (100 µm)
Wasser-Stopp-System: Geno-Stop, Frischwasser-Enthärtungsanlage: Weichwassermeister GSX 5 (alle Komponenten von www.gruenbeck.de).
Wir danken dem Heizungs- und Sanitärbetrieb Lothar Boltz aus Gablingen für die freundliche Unterstützung.
