Mit vorgefertigten Standard-Wandelementen, Deckenprofilen, Tragpfosten und einem Türsturzelement lassen sich in ganz kurzer Zeit bodenfreie Trockenbauwände aufbauen.
Ein Wandsystem – vier Grundelemente
Aus nur vier vorgefertigten Grundelementen besteht das hier vorgestellte Trockenbau-Wandsystem für nichttragende Innenwände. Da ist das für die Dübelbefestigung vorgebohrte Deckenprofil und der Tragpfosten als Universalprofil für Wandanschlüsse, Türöffnungen und Ecklösungen. Hinzu kommen das Standard-Wandelement und der Türsturz als Ausgleichselement für unterschiedliche Tür- und Sturzhöhen in Türstandardbreite.
Detail zu den einzelnen Wandelementen
Das Standard-Wandelement ist 67,5 Zentimeter breit. Es kann ohne Verschnitt zur Erstellung der Wände beiderseits einer Türlaibung zugeschnitten werden, ebenso zur Anpassung an freien oder an die Außenmauer stoßenden Wandenden. Das Element ist geeignet für Rohbauhöhen bis 2,75 Meter. Es ist elf Zentimeter dick. Die beidseitigen OSB-Platten (oriented strand board – Platte aus ausgerichteten Grobspänen) sind je 1,5 Zentimeter dick, der Hohlraum ist acht Zentimeter breit und verfügt über eine sechs Zentimeter dicke Schall- und Wärmedämmung. Das Standardelement verfügt wie der Tragpfosten über einen integrierten Tragbolzen, mit dessen Hilfe das Wandelement auf dem Rohboden gegen die Decke gehalten wird. Die Bolzen selbst werden mit Hilfe eines Bodenhalters, Dübel und Schraube zusätzlich gesichert.
Die Tragpfosten ebenso wie die Deckenanschlüsse sind KVH-Profile (Konstruktionsvollholz), die bauseits noch mit Schalldämm-Trennwandstreifen bestückt werden.
Vielseitige Verwendungsmöglichkeiten
Durch das bauseitige Aufschrauben von Gipsplatten wird die Wand befliessbar. Soll sie tapeziert oder beispielsweise mit einem feinen Putz gestaltet werden, müssen die Plattenstöße und Schraubenköpfe noch sauber verspachtelt werden.
In die Hohlwand lassen sich auf einfache Weise Elektroinstallationen einbauen. Man setzt Hohlwanddosen, die Leerrohre werden von den Dosen im Wandhohlraum zum Boden geführt und können vor dem Bodenaufbau entlang der Wand und – dank deren Bodenfreiheit – auch unter ihr hindurch verlegt werden.

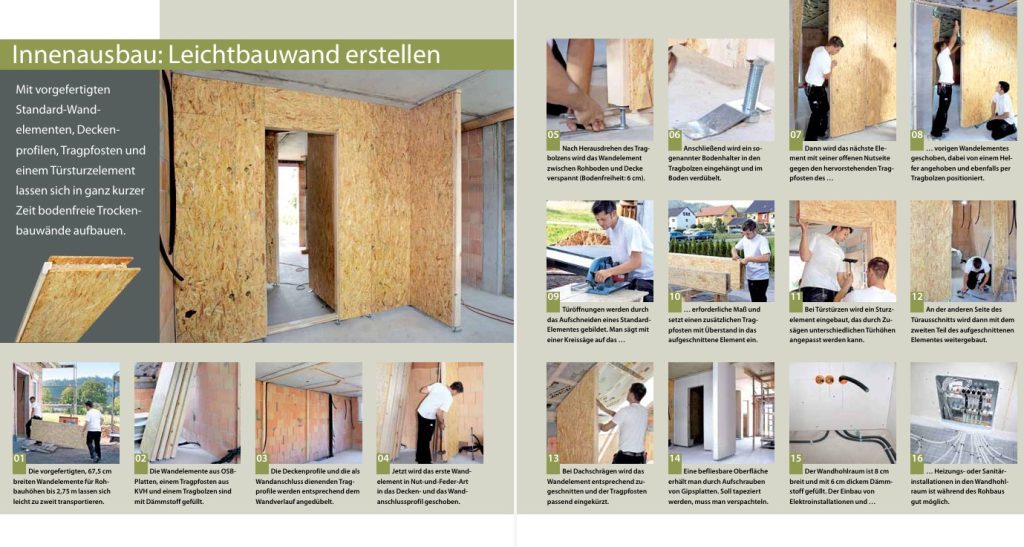

Schritt für Schritt Anleitung
Schritt 1 – Leicht transportierbar
Schritt 2 – Mit Dämmstoff gefüllt
Schritt 3 – Decken- und Wandprofile anbringen
Schritt 4 – Das erste Wandelement
Schritt 5 – Verspannen
Schritt 6 – Einhängen
Schritt 7 – Zusammenschieben
Schritt 8 – Positionieren
Schritt 9 – Türöffnung aussägen
Schritt 10 – Tragpfosten einsetzen
Schritt 11 – Sturzelement einbauen
Schritt 12 – An der anderen Seite
Schritt 13 – Zuschneiden bei Dachschräge
Schritt 14 – Gipsplatten aufschrauben
Schritt 15 – Ein Hohlraum
Schritt 16 – Perfekt für Elektroinstallationen
Weitere Informationen
PDF-Download: Leichtbauwand erstellen
