Einbau einer Kochfeld-Abzug-Einheit

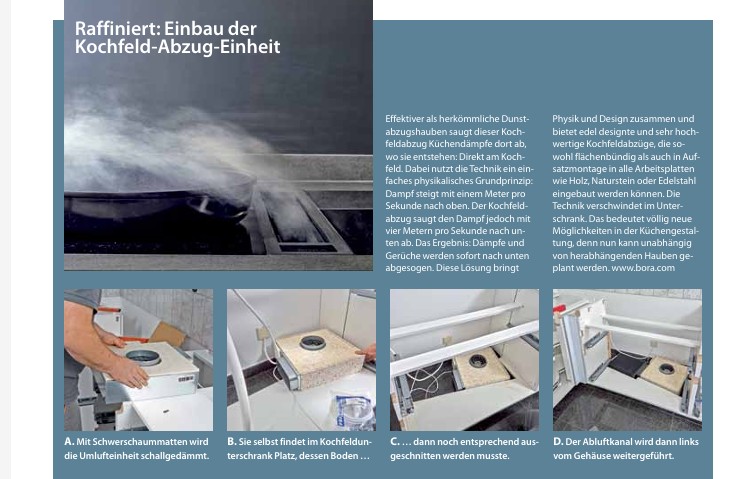

Effektiver als herkömmliche Dunstabzugshauben saugt dieser Kochfeldabzug Küchendämpfe dort ab, wo sie entstehen: Direkt am Kochfeld.

Schritt 1 – Umlufteinheit schalldämmen

Einbau einer Kochfeld-Abzug-Einheit — Mit Schwerschaummatten wird die Umlufteinheit schallgedämmt.

Schritt 2 – Platz für Umlufteinheit

Einbau einer Kochfeld-Abzug-Einheit — Sie selbst findet im Kochfeldunterschrank Platz, dessen Boden …

Schritt 3 – Kochfeldunterschrank ausschneiden

Einbau einer Kochfeld-Abzug-Einheit — … dann noch entsprechend ausgeschnitten werden musste.

Schritt 4 – Abluftkanal

Einbau einer Kochfeld-Abzug-Einheit — Der Abluftkanal wird dann links vom Gehäuse weitergeführt.

Schritt 5 – Anschlussstutzen

Einbau einer Kochfeld-Abzug-Einheit — Oben sitzt der Anschlussstutzen für die Anbindung ans Kochfeld.

Schritt 6 – Abzugschiene

Einbau einer Kochfeld-Abzug-Einheit — Die Abzugschiene sitzt mittig zwischen den Kochfeldern und …

Schritt 7 – Abzugschiene verschrauben

Einbau einer Kochfeld-Abzug-Einheit — … wird im Plattenausschnitt am umlaufenden Rahmen verschraubt.

Schritt 8 – Verbindungskanalelement einbauen

Einbau einer Kochfeld-Abzug-Einheit — Dann wird das flache Verbindungskanalelement eingebaut.

Schritt 9 – Platz für Verbindungskanalelement

Einbau einer Kochfeld-Abzug-Einheit — Dieses liegt platzsparend oberhalb der Schubladenebene.

Schritt 10 – Überblick

Einbau einer Kochfeld-Abzug-Einheit — So sieht das Ganze aus nach Einbau des Abzugkanalsystems.

Schritt 11 – Filtereinsatz

Einbau einer Kochfeld-Abzug-Einheit — Ein Filtereinsatz scheidet später oben die Fettrückstände sicher ab.

Schritt 12 – Kochfelder

Einbau einer Kochfeld-Abzug-Einheit — Die angrenzenden Freiflächen in der Arbeitsplatte füllen Kochfelder.

Weitere Informationen

Induktionskochfeld mit Abzugssystem Classic von www.bora.com.
