Eine bodengleiche Dusche steht auf der Wunschliste vieler Bauherren ganz oben. Sie bietet schwellenlosen Komfort und lässt das Badezimmer größer wirken. Doch wie aufwendig ist die Installation? Wir zeigen am Neubau-Beispiel von Familie Scheibelberger, wie der Einbau eines Kermi Duschplatzes Schritt für Schritt gelingt und worauf Sie bei der Abdichtung achten müssen.

Warum eine bodengleiche Dusche?

Für Familie Scheibelberger waren drei Gründe entscheidend für die Wahl einer bodengleichen Dusche:

Sicherheit: Keine Stolperschwellen.
Hygiene: Leichte Reinigung in einem Wisch.
Optik: Modernes Design durch Rinnen-Lösungen.

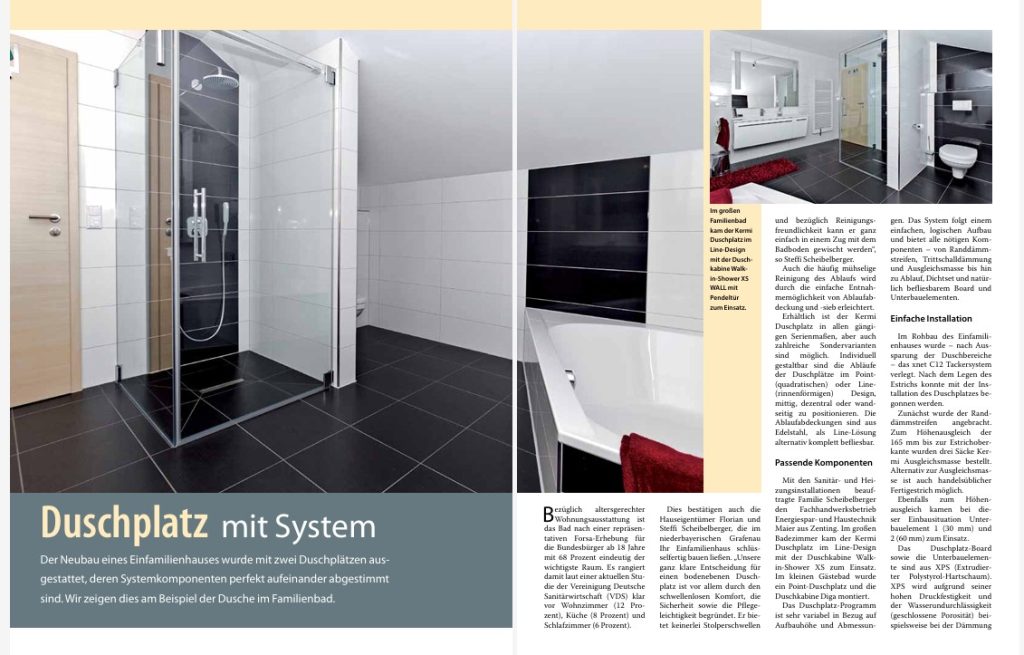

Das richtige System: Kermi Duschplatz im Detail

Bezüglich altersgerechter Wohnungsausstattung ist das Bad nach einer repräsentativen Forsa-Erhebung für die Bundesbürger ab 18 Jahre mit 68 Prozent eindeutig der wichtigste Raum. Es rangiert damit laut einer aktuellen Studie der Vereinigung Deutsche Sanitärwirtschaft (VDS) klar vor Wohnzimmer (12 Prozent), Küche (8 Prozent) und Schlafzimmer (6 Prozent).

Dies bestätigen auch die Hauseigentümer Florian und Steffi Scheibelberger, die im niederbayerischen Grafenau ihr Einfamilienhaus schlüsselfertig bauen ließen. „Unsere ganz klare Entscheidung für eine bodengleiche Dusche ist vor allem durch den schwellenlosen Komfort, die Sicherheit sowie die Pflegeleichtigkeit begründet. Er bietet keinerlei Stolperschwelen und bezüglich Reinigungsfreundlichkeit kann er ganz einfach in einem Zug mit dem Badboden gewischt werden“, so Steffi Scheibelberger.

Auch die häufig mühselige Reinigung des Ablaufs wird durch die einfache Entnahmemöglichkeit von Ablaufabdeckung und -sieb erleichtert.

Erhältlich ist die bodengleiche Dusche von Kermin in allen gängigen Serienmaßen, aber auch zahlreiche Sondervarianten sind möglich. Individuell gestaltbar sind die Abläufe der Duschplätze im Point(quadratischen) oder Line (rinnenförmigen) Design, mittig, dezentral oder wandseitig zu positionieren. Die Ablaufabdeckungen sind aus Edelstahl, als Line-Lösung alternativ komplett befliesbar.

Passende Komponenten

Mit den Sanitär- und Heizungsinstallationen beauftragte Familie Scheibelberger den Fachhandwerksbetrieb Energiespar- und Haustechnik Maier aus Zenting. Im großen Badezimmer kam die bodengleiche Dusche von Kermi im Line-Design mit der Duschkabine Walkin-Shower XS zum Einsatz. Im kleinen Gästebad wurde ein Point-Duschplatz und die Duschkabine Diga montiert. Die Dusche lässt sich in Bezug auf Aufbauhöhe und Abmessungen sehr variabel einbauen. Das System folgt einem einfachen, logischen Aufbau und bietet alle nötigen Komponenten – von Randdämmstreifen, Trittschalldämmung und Ausgleichsmasse bis hin zu Ablauf, Dichtset und natürlich befliesbarem Board und Unterbauelementen.

Einfache Installation

Im Rohbau des Einfamilienhauses wurde – nach Aussparung der Duschbereiche – das xnet C12 Tackersystem verlegt. Nach dem Legen des Estrichs konnte mit der Installation der bodengleichen Dusche begonnen werden.

Zunächst wurde der Randdämmstreifen angebracht. Zum Höhenausgleich der 165 mm bis zur Estrichoberkante wurden drei Säcke Kermi Ausgleichsmasse bestellt. Alternativ zur Ausgleichsmasse ist auch handelsüblicher Fertigestrich möglich.
Ebenfalls zum Höhenausgleich kamen bei dieser Einbausituation Unterbauelement 1 (30 mm) und 2 (60 mm) zum Einsatz. Das Duschboard sowie die Unterbauelemente sind aus XPS (Extrudierter Polystyrol-Hartschaum). XPS wird aufgrund seiner hohen Druckfestigkeit und der Wasserundurchlässigkeit (geschlossene Porosität) beispielsweise bei der Dämmung von Gebäuden gegen Erdreich eingesetzt.

Die Ausschnitte für den Ablauftopf sind in den Unterbau bereits werkseitig eingearbeitet. Lediglich den individuellen Ausschnitt für das Ablaufrohr zur Wand und in diesem Fall für darunter verlaufende Leitungen musste Herr Maier noch vornehmen.

Die Unterbauelemente wurden in Folge mit dem serienmäßig beigepackten speziellen Kleb- und Dichtstoff auf den Untergrund verklebt bzw. miteinander verbunden.

Der Kermi Kleb- und Dichtstoff wird wie Silikon mit einer Pistole wellenförmig aufgetragen. „Es ist kein aufwändiges Auftragen von Fliesenkleber nötig. Durch den Kleb- und Dichtstoff ist die Dusche schnell und sauber installiert“, bestätigt Helmut Maier.

Sicher abgedichtet

Vor dem finalen Einsatz des Ablaufgehäuses wird zur Stabilität und zur Unterstützung des Rohrgefälles von zirka einem Prozent unter das Gehäuse ein Unterlegteil eingelegt. Nach dem Rohranschluss muss noch eine Dichtheitsprüfung erfolgen. Ablauf und Rinne sind beim Duschboard bereits werkseitig vollständig eingedichtet, nur der Dichteinsatz war noch unten an das Board anzuschrauben.

Anschließend setzte Herr Maier das Duschboard – analog der Unterbauelemente – mit dem Kermi Kleb- und Dichtstoff auf und prüfte final nochmals die lotgerechte Ausrichtung. Zum Schutz auf der Baustelle, aber vor allem als Anflieshilfe für den Fliesenleger, wurde in den Ablauf die Anschlagslehre eingesetzt. Vor der abschließenden Abdichtung wurde das Duschboard zum Aushärten beschwert. Die Aushärtezeit muss mindestens 24 Stunden betragen. Zur optimalen Versiegelung der bodengleichen Dusche kam das Kermi Dichtset – bestehend aus Pulver- und Flüssigkomponente, Dichtband und Dichtecken – zum Einsatz. Geliefert im Behälter, kann dieser einfach für den Fliesenleger bereitgestellt werden.

Geschlossene Kabine

Auf den Line-Duschplatz wurde eine Walk-in-Shower XS montiert. Diese bietet innerhalb der beiden Programmvarianten Free (freistehend) und Wall (an die Wand anschließend) über 50 verschiedene serienmäßige Bauform-Möglichkeiten. Optional kann die Walk-in-Shower XS Free beispielsweise auch mit Seitenwand ausgestattet werden.

Der Familie Scheibelberger gefiel das Design der Walk-inShower XS, sie wollten jedoch auf eine geschlossene Duschkabine nicht verzichten. Die Wahl fiel entsprechend auf eine Wall-Variante mit einflügeliger Pendeltür.

Schritt für Schritt Anleitung: Bodengleiche Dusche einbauen

In unserer Bildergalerie sehen Sie den genauen Ablauf. Hier die detaillierte Beschreibung:

Schritt 1 – Duschbereich aussparen

Duschbereich des Hauses im Rohbau — Der Duschbereich wurde schon im Rohbaustadium des Hauses freigelassen.

Schritt 2 – Randdämmstreifen anbringen

Duschplatzinstallation für bodengleiche Dusche, Handwerker bringt den Randdämmstreifen an — Die Installation beginnt mit dem Anbringen des Randdämmstreifens.

Schritt 3 – Höhenausgleich vorbereiten

Eimer mit Ausgleichsmasse — Um das Niveau des Estrichs zu erreichen, wird Ausgleichsmasse oder Fertigestrich benötigt.

Schritt 4 – Masse anrühren

Eimer mit angerührter Masse — Die Masse wird maschinell mit Wasser angemischt.

Schritt 5 – Verteilen und glatt ziehen

Die angerührte Masse wird auf dem Boden aufgetragen — Die erdfeuchte Ausgleichsmasse muss gut verdichtet und waagerecht eingeschichtet werden.

Schritt 6 – Individuelle Ausschnitte

Handwerker legt die Unterbauelemente an — An den Unterbauelementen müssen noch individuelle Ausschnitte für den Ablauf vorgenommen werden.

Schritt 7 – Verkleben der Unterbauelemente

Der Handwerker bringt Klebstoff am Unterbauelement an — Die Unterbauelemente werden mit einem Kleb- und Dichtstoff mit dem Untergrund und untereinander verklebt.

Schritt 8 – Zuschnitt auch vor Ort möglich

Zuschnitt der druckstabilen Duschboards — Die druckstabilen Duschboards lassen sich auch vor Ort zuschneiden.

Schritt 9 – Nachbessern falls nötig

Handwerker bessert mit Ausgleichsmasse nach — Sollte die Aussparung zu groß sein, kann mit Ausgleichsmasse noch nachgebessert werden.

Schritt 10 – Ablauf und Rinne werkseitig eindichten

Ablauf und Rinne des Duschbodens werden vom Handwerker werkseitig eingedichtet — Ablauf und Rinne sind werkseitig eingedichtet, der Dichteindatz unten muss noch angeschraubt werden.

Schritt 11 – Verkleben des Duschboards

Der Handwerker trägt Klebstoff auf der Unterseite des Duschboards auf — Auf die Unterseite des Duschboards wird nun der Kleb- und Dichtstoff aus der Kartusche aufgetragen.

Schritt 12 – Einsetzen des Duschboards

Handwerker setzt das Duschboard ein — Der Handwerker setzt das Duschboard in die Aussparung ein und drückt es fest auf das Unterbauelement.

Schritt 13 – Zum Trocken wird das Board beschwert

Duschboard mit Gewichten zum Trocknen — Damit der Kleber auf dem Duschboard optimal aushärten kann, wurde das Board mit Fliesenpaketen beschwert.

Schritt 14 – Das Dichtset

Schritt 15 – Abdichtmaterial aufbringen

In der Dusche wird am Rand das Abdichtmaterial angebracht — Nun bringt der Fliesenleger zunächst in den Randbereichen das Abdichtmaterial auf.

Schritt 16 – Einarbeiten des Dichtbands

Fliesenleger arbeitet bei der Dusche das Dichtband ein — Der Fliesenleger arbeitet die Dichtecken und das Dichtband ein. Anschließend behandelt er den Boden.

Schritt 17 – Fliesen legen

Boden der Dusche wird gefliest — Nach Trocknung und dem Fliesen der Wände wird der Boden gefliest.

Schritt 18 – Gefälle ist vorgegeben

Boden der Dusche ist fertig gefliest — Das ideale Gefälle zum mittigen Line-Ablauf ist dabei durch das Duschboard ganz automatisch schon vorgegeben.

Schritt 19 – Bodengleiche Dusche ist fertig gefliest

geflieste bodengleiche Dusche — Der Duschplatz ist jetzt bereit für die bodenebene Montage der zwei Meter hohen Kabine mit Hebe-Senk-Mechanismus.

Schritt 20 – Einsetzen der Duschkabine

Die Pendeltür der Duschkabine wird mit einem Akkuschrauber befestigt — Die einflügelige Pendeltür kann problemlos auf Fuge gesetzt werden.

Schritt 21 – Beschläge montieren

Montage der Beschläge an der Wand der Duschkabine — Die Beschläge werden unten und oben an der Wand montiert und daran die Tür lotrecht befestigt.

Bodengleiche Dusche einbauen: Fazit & PDF-Download

Eingebaut wurden folgende Produkte von Kermi

Duschplatz Line und Duschplatz Point
Duschkabine Walk-in-Shower XS WALL mit Pendeltür
Duschkabine Diga mit Pendel-Falt-Funktion
Designheizkörper Credo-V und Flächenheizung xnet C12 Tackersystem

Möchten Sie diese Anleitung auf der Baustelle nutzen? Laden Sie sich hier die komplette Montageanleitung für die bodengleiche Dusche (Kermi System) kostenlos herunter.
