Montage eines Edelstahlschornsteins

Montage eines Edelstahlschornsteins

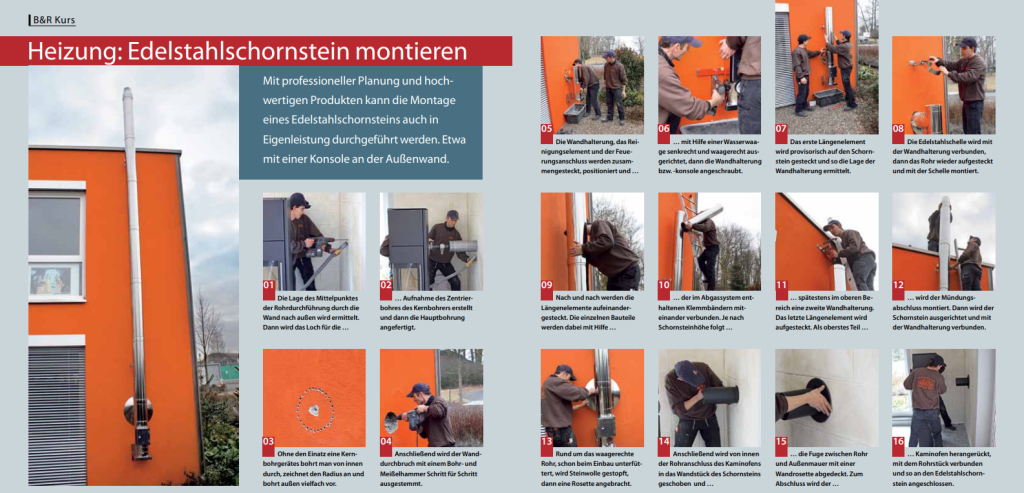

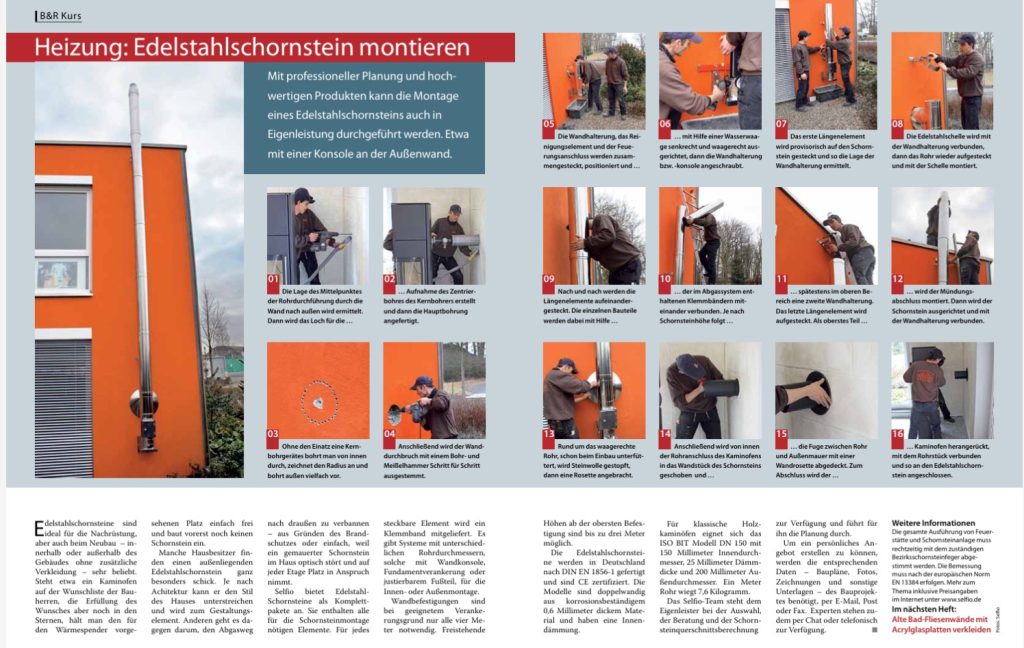

Mit professioneller Planung und hochwertigen Produkten kann die Montage eines Edelstahlschornsteins auch in Eigenleistung durchgeführt werden. Etwa mit einer Konsole an der Außenwand.

Schritt 1 – Lage der Rohrdurchführung

Montage eines Edelstahlschornsteins
Die Lage des Mittelpunktes der Rohrdurchführung durch die Wand nach außen wird ermittelt. Dann wird das Loch für die …

Schritt 2 – Bohrung

Montage eines Edelstahlschornsteins
 … Aufnahme des Zentrierbohres des Kernbohrers erstellt und dann die Hauptbohrung angefertigt.

Schritt 3 – Nach der Bohrung

Montage eines Edelstahlschornsteins
Ohne den Einatz eine Kernbohrgerätes bohrt man von innen durch, zeichnet den Radius an und bohrt außen vielfach vor.

Schritt 4 – Wanddurchbruch

Montage eines Edelstahlschornsteins
Anschließend wird der Wanddurchbruch mit einem Bohr- und Meißelhammer Schritt für Schritt ausgestemmt.

Schritt 5 – Erstes Teil anbringen

Montage eines Edelstahlschornsteins
Die Wandhalterung, das Reinigungselement und der Feuerungsanschluss werden zusammengesteckt, positioniert und …

Schritt 6 – Fixieren

Montage eines Edelstahlschornsteins
… mit Hilfe einer Wasserwaage senkrecht und waagerecht ausgerichtet, dann die Wandhalterung bzw. -konsole angeschraubt.

Schritt 7 – Lage der Wandhalterung ermitteln

Montage eines Edelstahlschornsteins
Das erste Längenelement wird provisorisch auf den Schornstein gesteckt und so die Lage der Wandhalterung ermittelt.

Schritt 8 – Wandhalterung anbringen

Montage eines Edelstahlschornsteins
Die Edelstahlschelle wird mit der Wandhalterung verbunden, dann das Rohr wieder aufgesteckt und mit der Schelle montiert.

Schritt 9 – Längenelement aufstecken

Montage eines Edelstahlschornsteins
Nach und nach werden die Längenelemente aufeinander­gesteckt. Die einzelnen Bauteile werden dabei mit Hilfe …

Schritt 10 – Weitere Längenabschnitte

Montage eines Edelstahlschornsteins
… der im Abgassystem enthaltenen Klemmbändern mit­einander verbunden. Je nach Schornsteinhöhe folgt …

Schritt 11 – Zweite Wandhalterung

Montage eines Edelstahlschornsteins
 … spätestens im oberen Bereich eine zweite Wandhalterung. Das letzte Längenelement wird aufgesteckt. Als oberstes Teil …

Schritt 12 – Mündungsabschluss

Montage eines Edelstahlschornsteins
… wird der Mündungs­abschluss montiert. Dann wird der Schornstein ausgerichtet und mit der Wandhalterung verbunden.

Schritt 13 – Rosette anbringen

Montage eines Edelstahlschornsteins
Rund um das waagerechte Rohr, schon beim Einbau unterfüttert, wird Steinwolle gestopft, dann eine Rosette angebracht.

Schritt 14 – Innerer Rohranschluss

Montage eines Edelstahlschornsteins
Anschließend wird von innen der Rohranschluss des Kamin­ofens in das Wandstück des Schornsteins geschoben  und …

Schritt 15 – Innere Wandrosette

Montage eines Edelstahlschornsteins
 … die Fuge zwischen Rohr und Außenmauer mit einer Wandrosette abgedeckt. Zum Abschluss wird der …

Schritt 16 – Ofen installation

Montage eines Edelstahlschornsteins
… Kaminofen herangerückt, mit dem Rohrstück verbunden und so an den Edelstahlschornstein angeschlossen.

Weitere Informationen

Die gesamte Ausführung von Feuerstätte und Schornsteinanlage muss rechtzeitig mit dem zuständigen Bezirksschornsteinfeger abgestimmt werden. Die Bemessung muss nach der europäischen Norm EN 13384 erfolgen.

Mehr zum Thema inklusive Preisangaben im Internet unter www.selfio.de.

PDF-Download: Montage eines Edelstahlschornsteins
