Gauben gut gedämmt

Gauben gut gedämmt

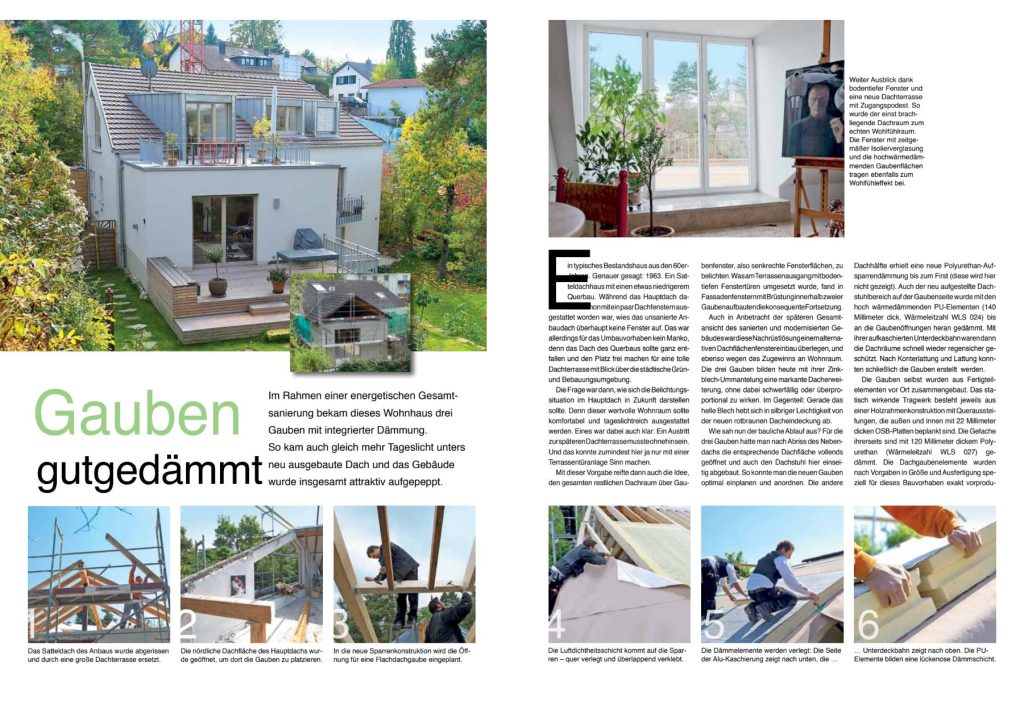

Im Rahmen einer energetischen Gesamtsanierung bekam dieses Wohnhaus drei Gauben mit integrierter Dämmung. So kam auch gleich mehr Tageslicht unters neu ausgebaute Dach und das Gebäude wurde insgesamt attraktiv aufgepeppt.

Schritt 1 – Dach wurde abgerissen

Gauben gut gedämmt — Das Satteldach des Anbaus wurde abgerissen und durch eine große Dachterrasse ersetzt.

Schritt 2 – Gauben platzieren

Gauben gut gedämmt — Die nördliche Dachfläche des Hauptdachs wurde geöffnet, um dort die Gauben zu platzieren.

Schritt 3 – Öffnung für eine Flachdachgaube

Gauben gut gedämmt — In die neue Sparrenkonstruktion wird die Öffnung für eine Flachdachgaube eingeplant.

Schritt 4 – Quer verlegt

Gauben gut gedämmt — Die Luftdichtheitsschicht kommt auf die Sparren – quer verlegt und überlappend verklebt.

Schritt 5 – Dämmelemente werden verlegt

Gauben gut gedämmt — Die Dämmelemente werden verlegt: Die Seite der Alu-Kaschierung zeigt nach unten, die … aufkaschierte Unterdeckbahn zeigt nach oben;

Schritt 6 – Unterdeckbahn nach oben

Gauben gut gedämmt — … Unterdeckbahn zeigt nach oben. Die PU-Elemente bilden eine lückenose Dämmschicht.

Schritt 7 – Dämmelemente luftdicht abgeklebt

Gauben gut gedämmt — Die Dämmelemente werden um die Gaubenöffnungen herum luftdicht abgeklebt. Dann …

Schritt 8 – Platz lassen

Gauben gut gedämmt — … folgt die Konterlattung. An den Gauben wird Platz gelassen für die Fußbohle.

Schritt 9 – Gedämmte Dachfläche

Gauben gut gedämmt — Gedämmte Dachfläche mit Lattung. Die Gaubenöffnungen sind mit Folie geschützt.

Schritt 10 – Großer Wohnraum

Gauben gut gedämmt — Die großen Lücken im Dach lassen erahnen, wie großzügig der Wohnraum einmal wird.

Schritt 11 – Gaubenwangen platzieren

Gauben gut gedämmt — Die Gaubenwangen werden per Nut-und-Feder-System auf der Fußbohle platziert.

Schritt 12 – Diagonallatte fixiert die Wände

Gauben gut gedämmt — Eine Diagonallatte fixiert die Wände, bis diese an den Fußbohlen verschraubt worden sind.

Schritt 13 – Dachmontage

Gauben gut gedämmt — Das Dach wird montiert. Es besteht aus mehreren Teilen, die überlappend verlegt werden.

Schritt 14 – Die Fußbohle

Gauben gut gedämmt — Hier erkennt man noch einmal die Fußbohle, über die das Wandelement gestülpt wurde.

Schritt 15 – Dachelemente sind OSB-beplankt

Gauben gut gedämmt — Auch die Dachelemente sind OSB-beplankt. Hier der Anschluss an die Dachschräge.

Schritt 16 – Lückenlos

Gauben gut gedämmt — Hier gilt es, die Unterdach-Dichtbahn sowie das Unterdach lückenlos anzuschließen.

Schritt 17 – Verkleben

Gauben gut gedämmt — Innen wird der Lappen der Luftdichtheitsbahn mit der OSB-Wand (= Dampfsperre) verklebt.

Schritt 18 – Endprodukt

Gauben gut gedämmt — Und so zeigen sich die drei Gauben nach der Zinkverblechung am neu gedämmten Haus.

Weitere Informationen

Gauben gut gedämmt

Fertigteil-Gauben
Der Aufbau der Gaube erinnert an eineHolzrahmenkonstruktion: Die vorgefertigten Elemente sind außen und innen mit einer 22 mm dicken OSB-Platte beplankt, dazwischen befindet sich die Holzrahmenkonstruktion. Die Gefache sind mit Polyurethan-Hartschaum passgenau und damit wärmebrückenfrei gedämmt. Es sind schlanke Wände bei hoher Dämmwirkung möglich. Und mit Fertigteilen ist der Wohnraum schnell geschlossen.
