Eckdusche als Blickfang

Eckdusche als Blickfang

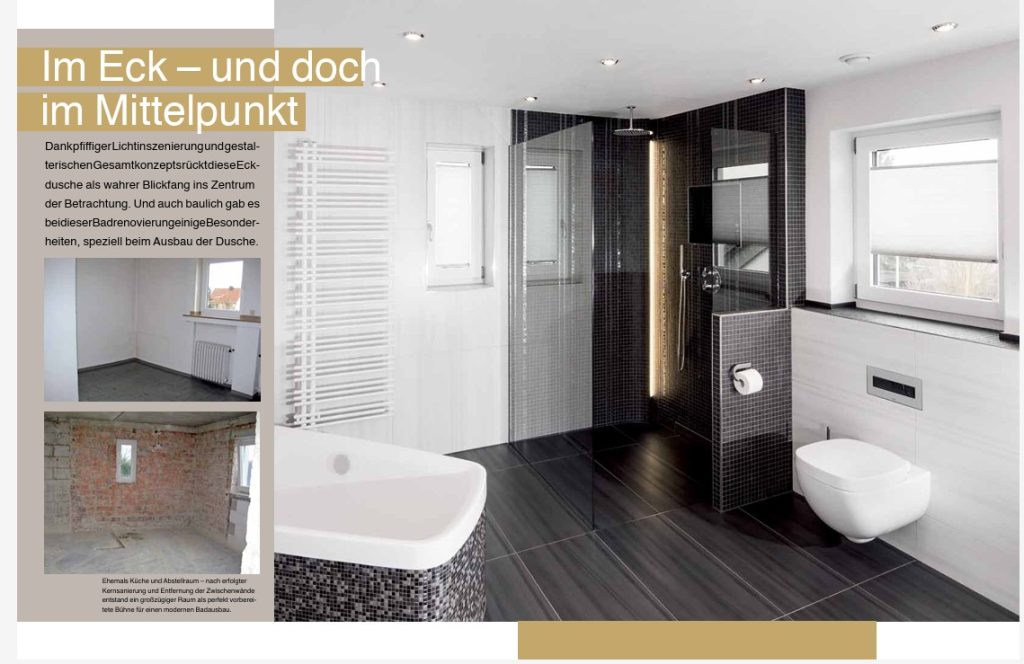

Dank pfiffiger Lichtinszenierung und gestalterischen Gesamtkonzepts rückt diese Eckdusche als wahrer Blickfang ins Zentrum der Betrachtung. Und auch baulich gab es bei dieser Badrenovierung einige Besonderheiten, speziell beim Ausbau der Dusche.

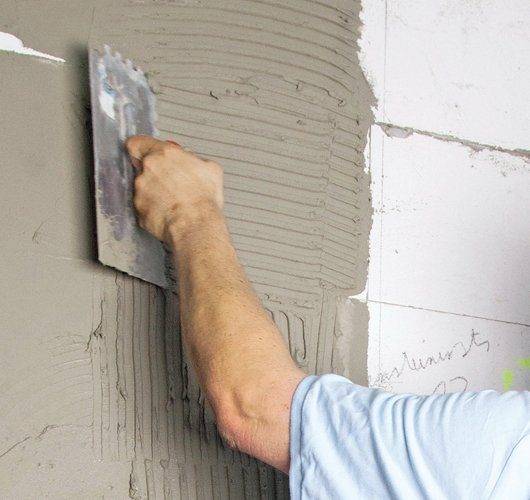

Schritt 1 – Mörtel aufkämmen

Eckdusche als Blickfang
 Zur Verklebung der Bauplatten wird Dünnbettmörtel auf die massive Rohbauwand aufgekämmt.

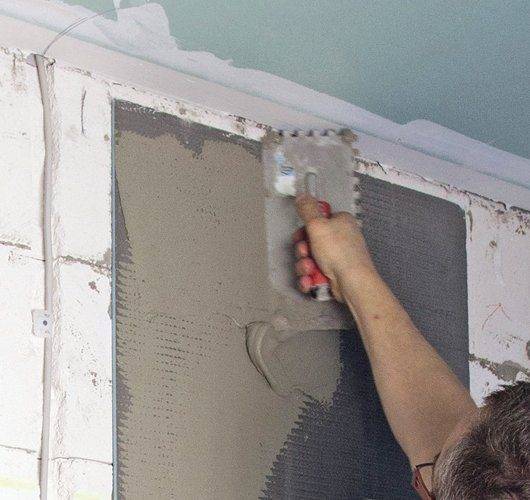

Schritt 2 – Bauplatten mit Mörtel beziehen

Eckdusche als Blickfang
 Zusätzlich werden auch jeweils die Rückseiten der Bauplatten dünn mit Mörtel vorgezogen.

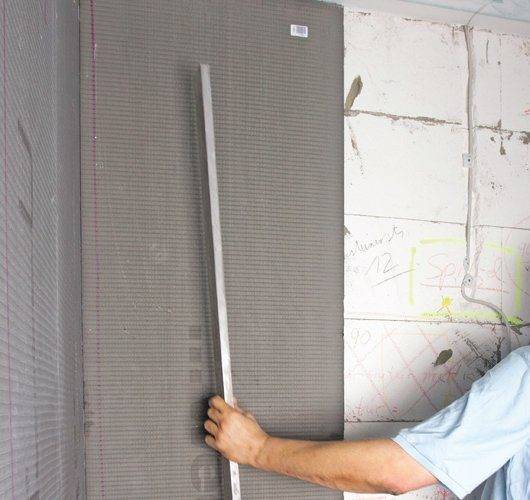

Schritt 3 – Platten ansetzten

Eckdusche als Blickfang
Nun vollflächig die Platten ansetzen, mit einem Richtscheit festdrücken und senkrecht ausrichten.

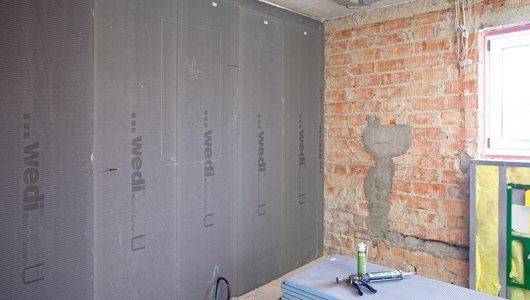

Schritt 4 – Bauplatten verlegen

Eckdusche als Blickfang
Die Bauplatten werden raumhoch und dicht gestoßen verlegt. An dieser Wand dienen sie z. B. als Trägermaterial für die Fliesen, als Haftgrund für den Putz und als Feuchteschutz.

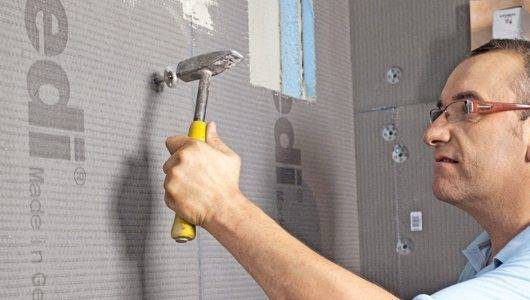

Schritt 5 – Fixierung

Eckdusche als Blickfang
 Da die Wand nur teilweise tragfähig war, kamen spezielle Metalldübel zur Fixierung zum Einsatz. Fünf Dübel pro Quadratmeter.

Schritt 6 – Duschelement

Eckdusche als Blickfang
Das Duschelement beinhaltet die Nische sowie die Aussparungen für die Armatur und den Wandablauf.

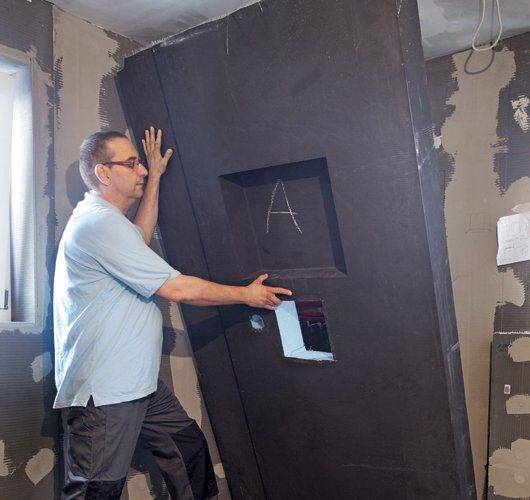

Schritt 7 – Duschelement einsetzten

Eckdusche als Blickfang
 Es wird auf das Duschboden-Gefälleelement gesetzt und in gleicher Weise wie die Platten verklebt.

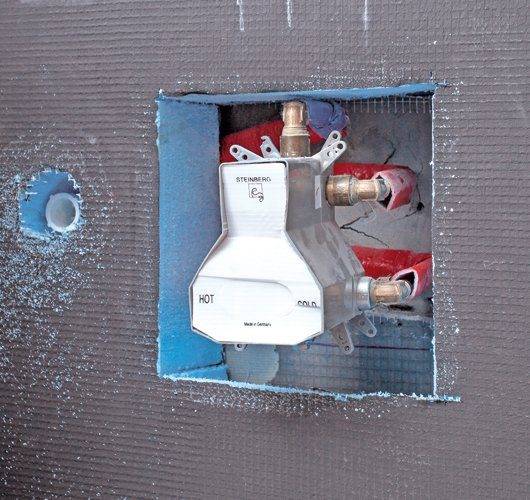

Schritt 8 – Wasserleitung und Armatur

Eckdusche als Blickfang
 Wasserleitung wie UP-Armatur waren bereits montiert. Sie passen jetzt exakt in die Aussparungen.

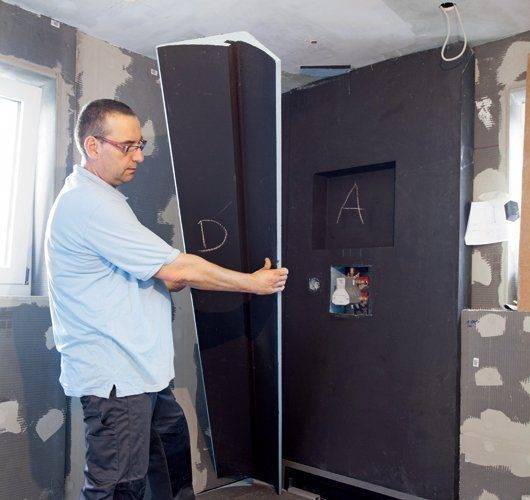

Schritt 9 – Eckelement einfügen

Eckdusche als Blickfang
Auch das werkseitig vorgefertigte Eckelement wird einfach eingefügt und seitlich angearbeitet.

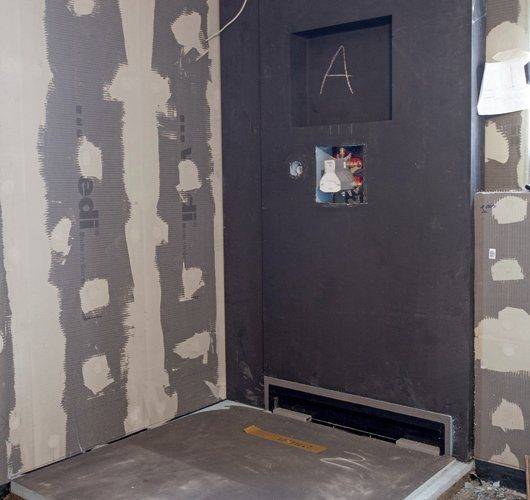

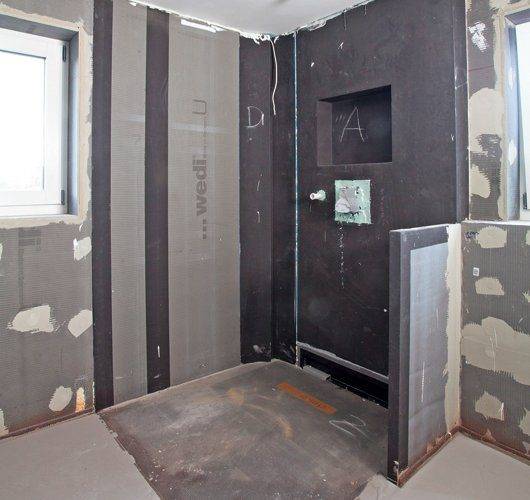

Schritt 10 – Überblick Eckdusche

Eckdusche als Blickfang
Die Eckdusche im Plattenrohzustand, die Duschbodenfläche sitzt nun bündig mit dem Estrich.

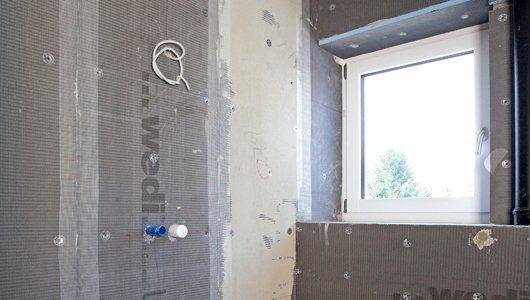

Schritt 11 – Armierungsgewebe anlegen und spachteln

Eckdusche als Blickfang
Die Plattenstöße werden mit einem Armierungsgewebe über-deckt und dann überspachtelt.

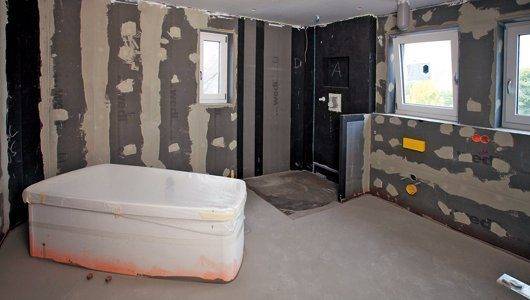

Schritt 12 – Überblick Badezimmer

Eckdusche als Blickfang
Auf diese Weise entstand die Eckdusche samt „Schamwand“ zum WC. Der gesamte Raum wurde mit Bauplatte ausgekleidet und bekam so ebene Wände, die erforderlichen Installationswände und eine Wärmedämmung.

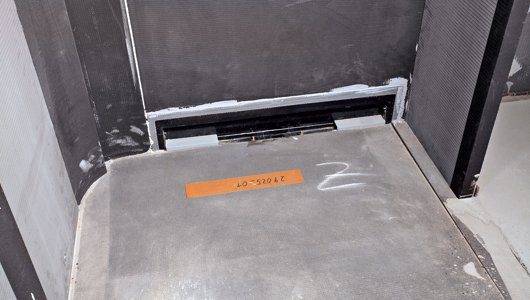

Schritt 13 – Ablauf

Eckdusche als Blickfang
Der Ablauf befindet sich als Linienentwässerung im Gefälle-Duschboden und verschwindet dank vorgesetztem Wandelement.

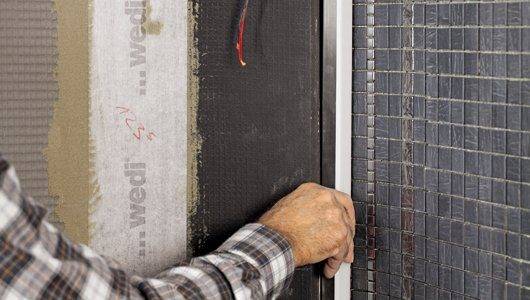

Schritt 14 – LED-Schiene

Eckdusche als Blickfang
Die LED-Schiene wird in den Kanal des Eck-elements eingebracht und mit einem speziellen Kleb- und Dichtstoff fixiert und eingedichtet.

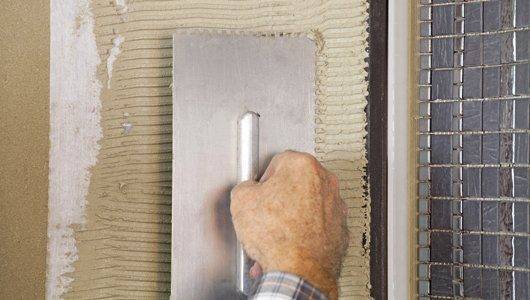

Schritt 15 – Fliesenkleber aufkämmen

Eckdusche als Blickfang
Die Verfliesung kann direkt auf den ebenen Bauplatten erfolgen. Dazu wird dann ein flexibler Fliesenkleber flächig aufgekämmt.

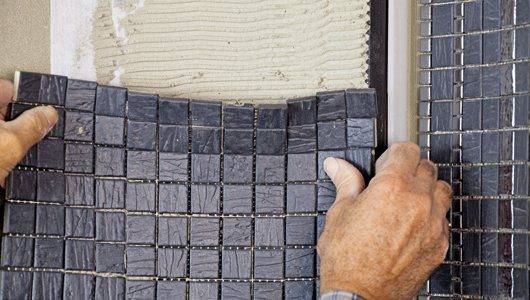

Schritt 16 – Mosaikfliesen verlegen

Eckdusche als Blickfang
Da die Mosaikfliesen auf einzelnen Tafeln zusammengefasst sind, lassen sie sich gut verlegen.

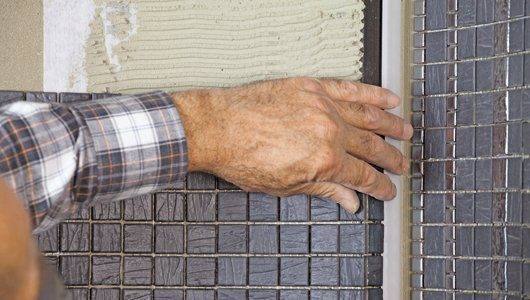

Schritt 17 – Über Eck verlegen

Eckdusche als Blickfang
 Sie können auch gut über Eck verlegt werden, wie hier an der Kante zur versenkten LED-Schiene.

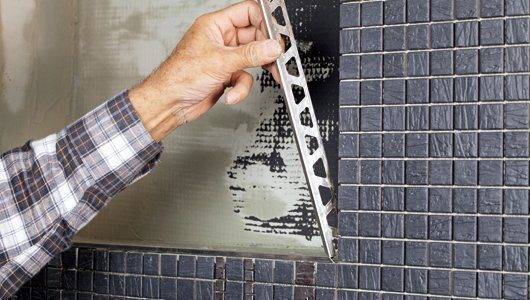

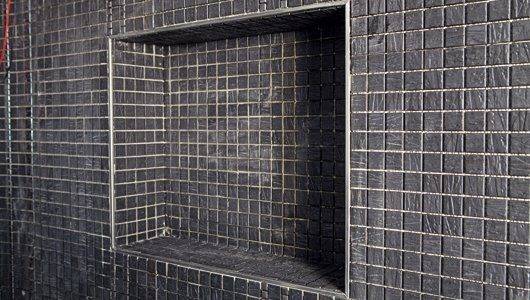

Schritt 18 – Edelstahleckprofile

Eckdusche als Blickfang
Für einen dekorativen Abschluss an der Nische hat man rundum Edelstahleckprofile eingesetzt.

Schritt 19 – Boden auslegen

Eckdusche als Blickfang
Anschließend wird der Boden mit entsprechend zugeschnittenen Mosaiktafeln ausgelegt.

Schritt 20 – Überblick Mosaik

Eckdusche als Blickfang
Ästhetisch gelöst: Bei perfekter Verlegung laufen die Fugen ohne Versatz in einem durch.

Schritt 21 – Bodenfliesen

Eckdusche als Blickfang
 Auf dem Boden wurden großformatige Fliesen aus derselben Keramikserie verlegt. Dank des gleichmäßigen Gefälles hin zum Wandablauf konnte man unschöne Fliesenschnitte vermeiden.

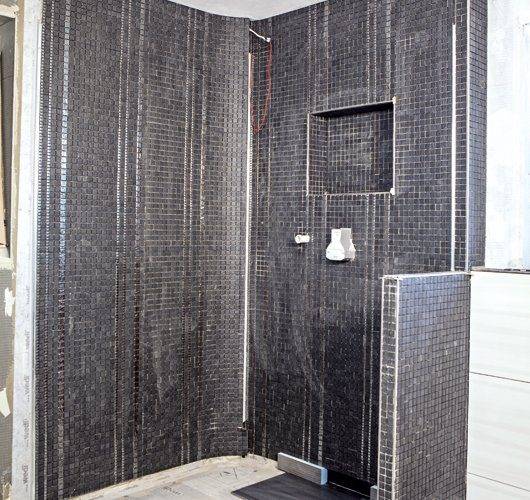

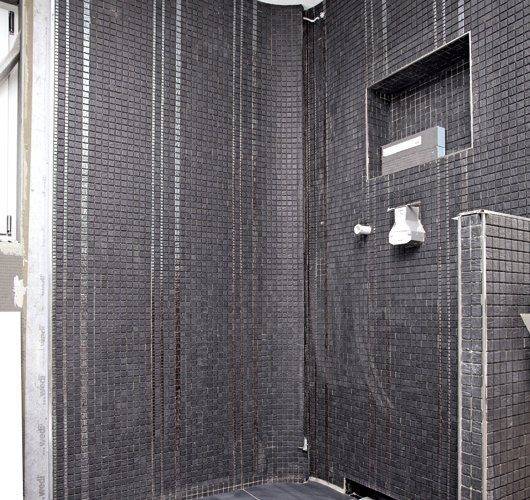

Schritt 22 – Fertige Fliesen

Eckdusche als Blickfang
Fertig: Die Mosaikfliesen wurden sauber an alle Übergänge herangeführt und schmiegen sich wie eine zweite Haut über die Radien des Eckelements.

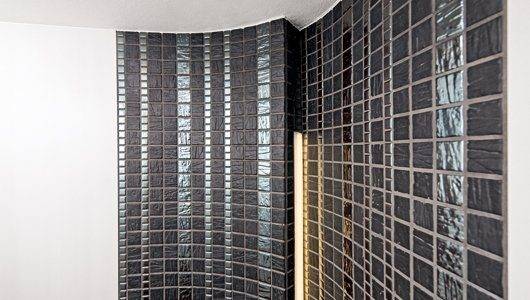

Schritt 23 – Überblick LED-Licht

Eckdusche als Blickfang
Das LED-Licht inszeniert die Fliesen und unterstreicht deren metallischen Schimmer.

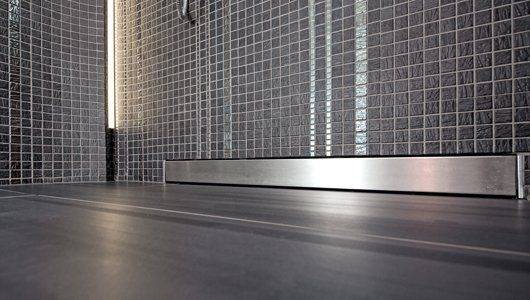

Schritt 24 –  Edelstahlabdeckung

Eckdusche als Blickfang
 Eine Edelstahlabdeckung verdeckt elegant den Wandablauf. Zur Reinigung der Ablaufrinne kann sie einfach leicht abgenommen werden.

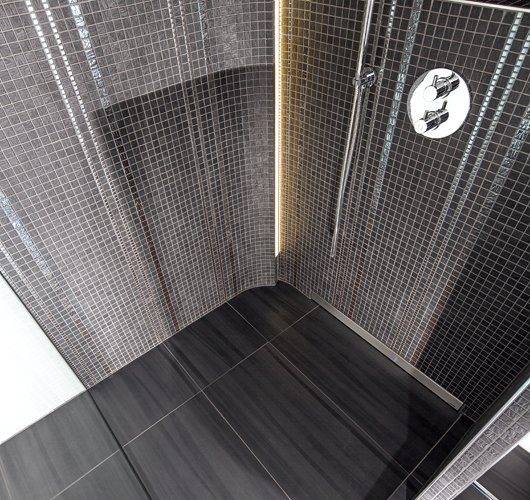

Schritt 25 – Überblick Dusch-Ecklösung

Eckdusche als Blickfang
Stolze 1400 x 1200 Millimeter bietet die Dusch-Ecklösung. Vorgefertigte Aus-sparungen im Bodenelement und in den Wandplatten nehmen die Glasscheiben auf.

Weitere Informationen

Hartschaum-Bauplatten in unterschiedlichen Dicken,
bodengleiches Duschelement Fundo Riolito,
Sonderanfertigungen,
Dünnbettmörtel wedi 320,
Metalldübel,
Selbstklebe Armiergewebe,
Kleb- und Dichtstoff wedi 610,
www.wedi.de

Mosaikfliesen und großformatige Bodenfliesen aus der Serie Natural Glamour in anthrazit und anthrazit-mix
www.jasba.de

Unterputzarmatur, Hand- und Kopfbrause
www.steinberg-armaturen.de
